제목 : BLDC 3 상 DC 브러시리스 모터 컨트롤러, PWM 홀 제어 드라이버 보드, 전진 및 후진, 6-60V, 400W, 12V, 24V, 48V 상품 기본정보

브랜드 이름: Aideepen	모터 유형: DC 모터	원산지: 중국
모델 번호: ZS-X11D1	증명서: NONE

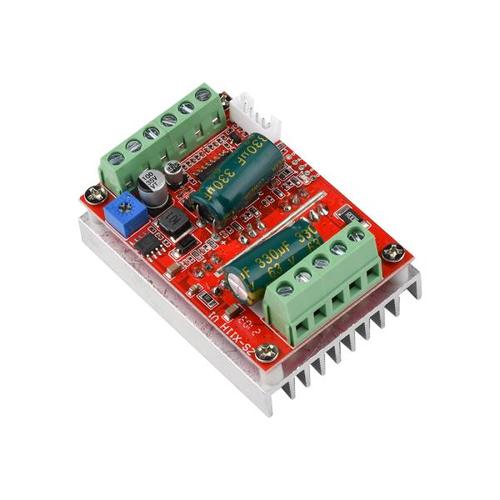

메인 이미지

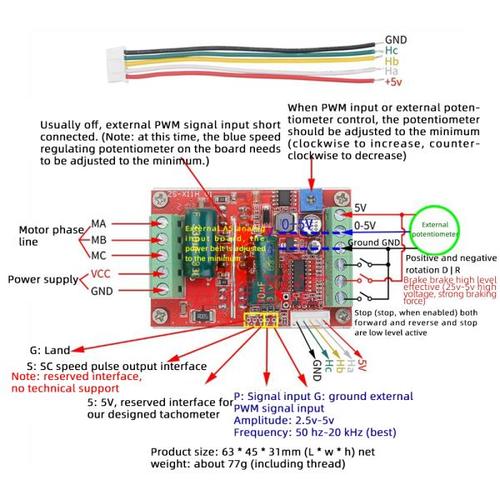

상세 페이지 DC 6-60V 400W BLDC 3 상 DC 브러시리스 모터 컨트롤러 12V 24V 48V PWM 홀 모터 제어 드라이버 보드 전진/후진 특징: 1. SC 속도 펄스 신호 출력. 2. MA MB MC 위상선 출력 연결 모터. 3. VCC GND 모터 주 전원 공급 장치 (외부 DC 전원 공급 장치). 4. 전체 패치 프로세스 포지티브/리버스 기능으로 안정적인 성능. 5. 5V GND 마더 보드에는 5V 전원 공급 장치가 제공됩니다 (전류는 30MA 를 초과하지 않음). 6. 양극 및 음극 반전 제어 인터페이스 (외부 스위치에 연결할 수도 있음). 7. Hb Hc + 5V GND 홀 신호 일반적으로 홀 모터의 전원 입력에는 5 개의 해당 라인이 있습니다. 8. VR 속도 제어 신호 입력 (전위차계 속도 제어 기능이있는 온보드 0-5V 아날로그 시뮬레이션 PWM 듀티 사이클에 연결하여 이중 신호 입력 속도 조절을 지원할 수도 있음). 사양: 유형: 450W 브러시리스 홀 DC 모터 드라이버 모델 번호: ZS-X11D1 전압: 9-60V 최대 전류: 정격 16A 피크 20A 최대 전력: 450W 과전류 보호: 예 제품 크기: 길이 63MM * 너비 45MM * 높이 28MM 팁: 상품을받은 후 브러시리스 모터에 일반적으로 5 개의 홀 배선선이 있습니다. 그 중 두 개는 홀 전원 공급 라인입니다. 세 개의 홀 신호 라인을 구별해야합니다. 특히 전원 공급 장치 라인을 착각해서는 안됩니다. 보드의 시퀀스가 모터 드라이버 보드의 3 상 라인 순서와 일치해야 제대로 합니다. 홀 와이어의 정의를 모르는 경우 첫 번째 전원을 켤 때 저전압 및 전류를 디버깅 할 수 있습니다. 정상 할 때까지 홀 라인의 순서를 변경하고, 큰 전류, 고전압 디버깅을 사용하지 마십시오. 홀 라인이 순서대로 연결되지 않은 경우 고전압 및 고전압 시험기, MOS 튜브가 손상 될 위험이 있습니다. 3 개의 홀 신호선 모터가 부드럽고 원활하게 하고 있습니다. 저속 시동은 안정적이며 토크는 크다. 3 개의 홀 신호선이 연결되어 있지 않으면 다음과 같은 특성을 사용할 수 있습니다. 1 모터를 정상적으로 시작할 수 없거나 시동이 어렵습니다 (때로는 모터를 수동으로 돌려서 시작해야 함) 2 모터가 아무런 힘없이 흔들리기 시작합니다. 주의 사항: 1. 메인 보드의 전원 공급 회로에는 퓨즈가 없으며 내장 된 자체 추가로 인해 보드의 칩이 영구적으로 손상됩니다 (2 초도 허용되지 않음). 2. 정상 중에는 모터 출력에서 샘플링 과전류 보호가 있습니다. 모듈 전원 및 전류가 매우 크기 때문에 모듈이 정상적으로 하지 않을 때 단락하지 마십시오. 단락 회로가 라인을 태울 가능성이 있으면 첫 번째 배선 테스트 확인 후 작은 전류 및 저전압 테스트를 사용하고 고전류 및 고전압을 통과하십시오. 용 베어 보드 모듈이기 때문에 배선 라인 절연에주의하십시오. 강한 전압은 보드 부품을 만질 수 없습니다. 3. 설명 할 수없는 손상을 피하기 위해 드라이브 모듈의 전압 및 전류와 분명히 일치하지 않거나 모터에서 멀리 떨어져있는 모터를 연결하지 마십시오.
